varianty FHN

FHN 5 litrů

Zásobníkový ohřívač s nerezovou nádobou určený k použití nad umyvadlem. Sleva na provedení se zrcadlem.

Dostupnost: Skladem (Expedice do 2 dnů)

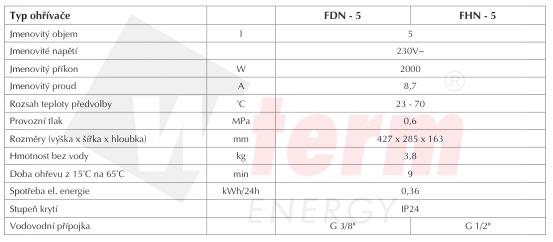

Zásobníkový ohřívač FHN - technická data

Zásobníkový ohřívač s nerezovým zásobníkem o objemu 5 litrů. Ohřívač je dodáván pro montáž nad umývadlo (FHN) a pod umývadlo (FDN). Zásobník horké vody se provozuje beztlakově (s beztlakou baterii), nebo tlakově.  Po otevření ventilu teplé vody začne do nádrže proudit studená voda a ta vytlačuje teplou vodu přes otevřenou přepadovou trubku. Zásobník je za provozu stále naplněný vodou.

Návod k instalaci a obsluze si můžete stáhnout zde: stáhnout návod FHN v PDF

Návod k instalaci

Montáž

  1. Do vodovodní sítě připojit baterii.
  2. Na zeď zavěsit ohřívač jedním ze dvou způsobů

a) do zdi navrtat dva otvory Ø 8mm o rozteči 140mm.

- do hmoždinek našroubovat šrouby tak, aby mezi zdí a hlavou šroubu zůstala mezera min. 4mm.

- na šrouby zavěsit ohřívač.

b) podle obrazu na zeď našroubovat držák (součást balení) a ohřívač zavěsit na držák.

Instalace

  • V případě tlakového zapojení je nutno použít pojistný ventil, není součásti balení!
  • Pořadí instalovaných armatur podle ČSN 06 0830.
  • Ohřívač musí být používán zásadně s pojistným ventilem!
  • Při tlaku nad 0,6 MPa je nutno použít redukční ventil. Mezi pojistným ventilem a ohřívačem nesmí být montovány žádné další armatury. Po napojení ohřívače na vodovodní síť a jeho naplnění vodou je nutno vyzkoušet pojistný ventil. Při pootočení kotoučku pojistného ventilu musí z ventilu vytékat voda. Během ohřevu vody dochází v ohřívači k rozpínání vody, která musí odkapávat pojistným ventilem. Ohřev vody signalizuje kontrolní žárovka. Přetlakové pojistné zařízení je nutno 6 x ročně uvádět do činnosti, aby se odstranily usazeniny vodního kamene a aby se ověřilo, že toto zařízení není zablokováno.

Kompletní návod se schématy ZDE.

Fotogalerie

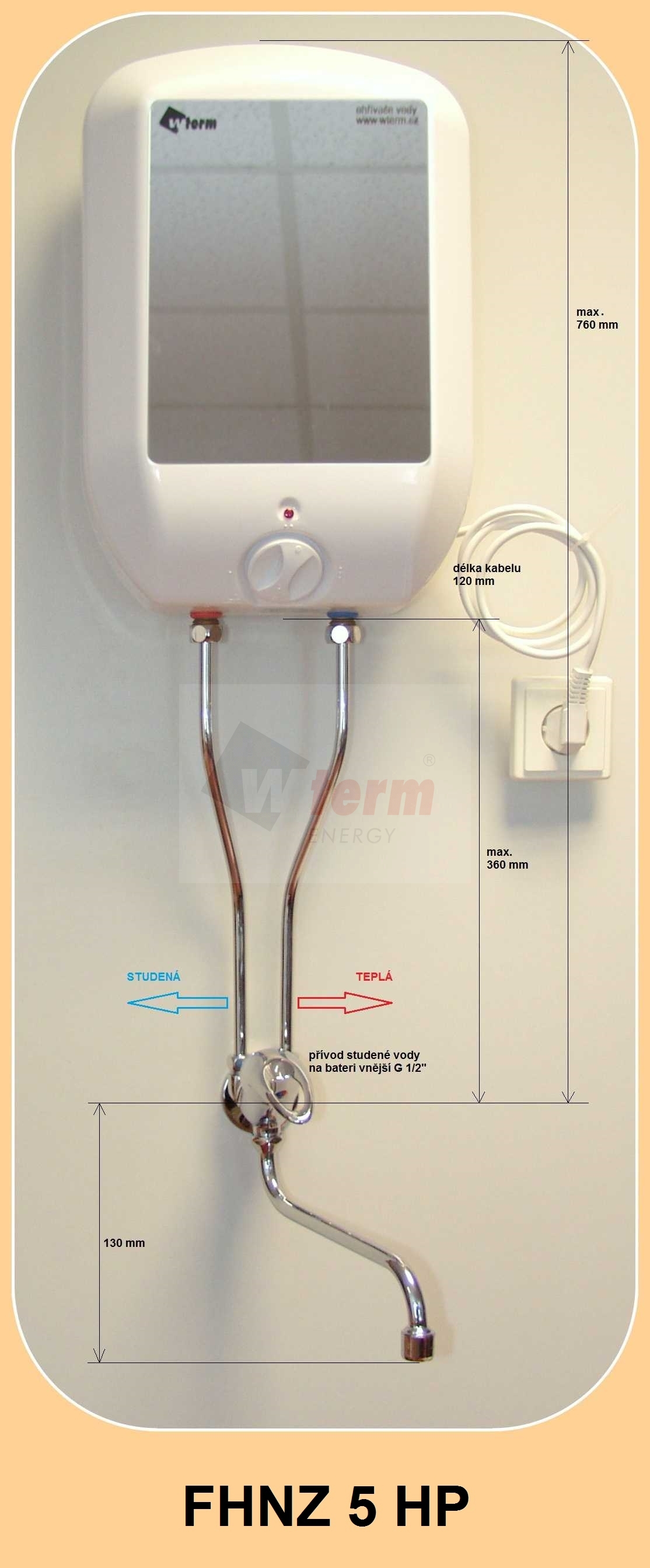

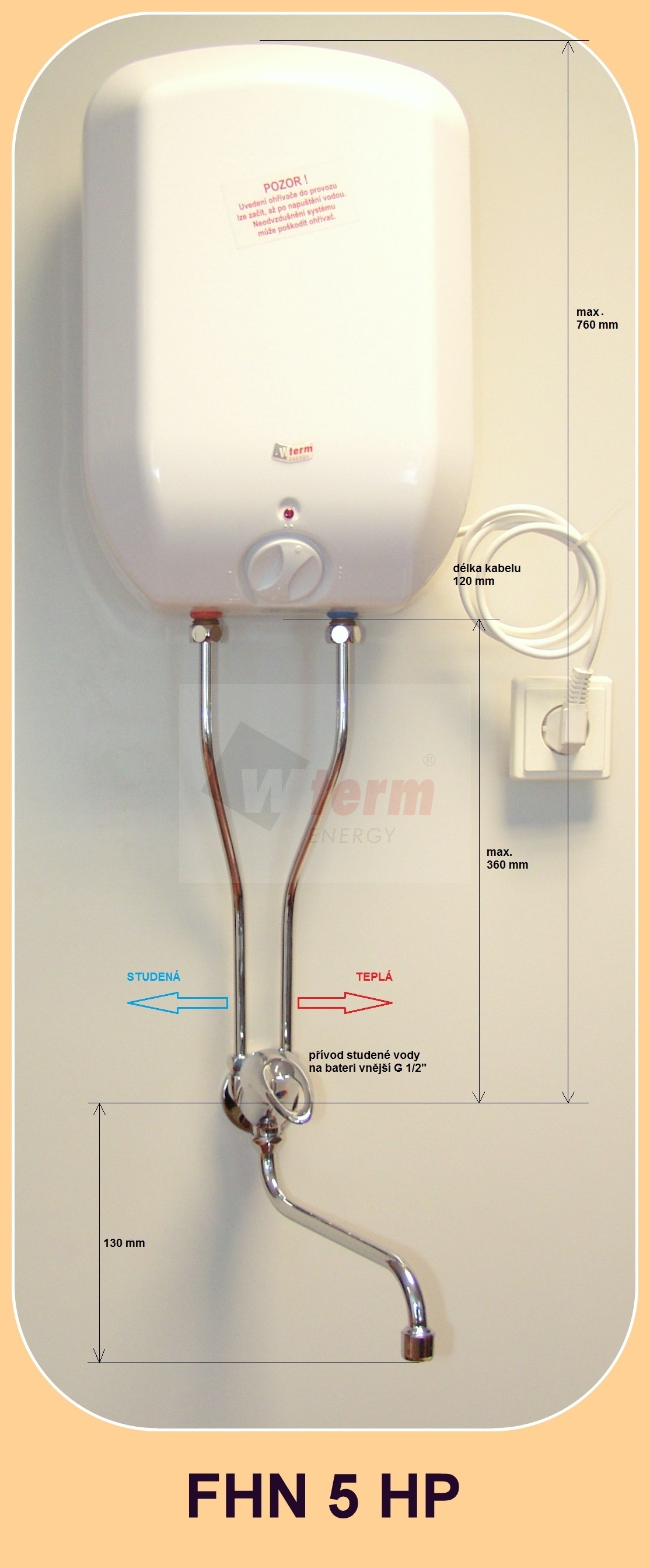

FHN 5 HP s rozměryFHNZ 5 HP s rozměry
