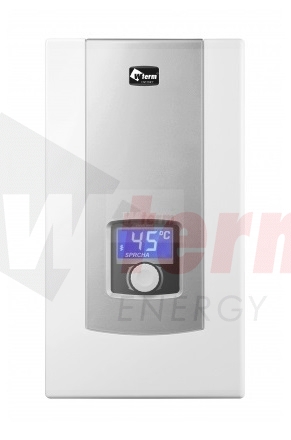

průtokový ohřívač vody EPPE

průtokový ohřívač vody EPPE

Hospodárný a spolehlivý ohřívač vody pro instalace s mnoha odběrnými místy. Intenzita ohřevu vody je regulována elektronicky na základě teploty vstupující vody a nastavením teploty na displeji. Spotřebič je sepnut puštěním teplé vody na baterii, provoz je proti přehřátí jištěn elektronicky.

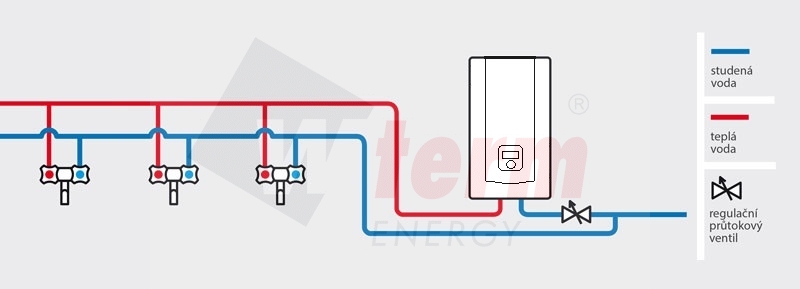

Tento průtokový ohřívač je dokonalým zdrojem teplé vody pro rozvod s mnoha odběrnými místy v rodinných domcích, bytech, sociálních zařízeních. Více informací o produktu →

KOUPIT V E-SHOPUSTÁHNOUT MANUÁL (pdf)

Dostupnost: Skladem (Expedice do 2 dnů)

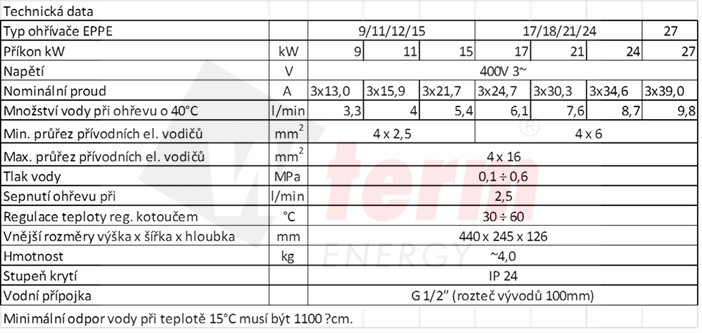

Průtokový ohřívač EPPE - technická data

  • automatické zapnutí otočením kohoutku teplé vody
  • spotřeba energie pouze během odběru vody
  • nepřetrřitá dodávka teplé vody
  • možnost výběru maximálního zatížení elektrické sítě volbou maximalního příkonu ohřívače
  • zobrazení nastavené úrovně výstupní teploty vody
  • zablokování činnosti ohřívače nadřazeným spotřebičem se signalizací této skutečnosti na displeji
  • svorka pro zablokování podřízeného spotřebiče pro zajištění nepřetížení sítě
  • plynulá regulace výstupní teploty ohřáté vody otáčením regulačním kotoučem
  • paměť pro tři přednastavené teploty (umyvadlo, sprcha, vana)
Typ ohřívače 9 11 12 15 17 18 21 24 27
Příkon 9 kW 11 kW 12 kW 15 kW 17 kW 18 kW 21 kW 24 kW 27 kW
Napětí 400 V 3~ 400 V 3~ 400 V 3~ 400 V 3~ 400 V 3~ 400 V 3~ 400 V 3~ 400 V 3~ 400 V 3~
Nominální proud (A) 3x15,9 3x21,7 3x21,7 3x30,3 3x34,6 3x39,0 3x39,0 3x39,0 3x39,0
Množství vody při ohřevu
o 40 °C (l/min)		 3,3 4 4,4 5,4 6,2 6,7 7,8 8,1 9,4
Min. průřez přívodních
vodičů (mm²)		 4x2,5 4x2,5 4x2,5 4x2,5 4x6 4x6 4x6 4x6 4x6
Max. průřez přívodních
vodičů (mm²)		 4x16 4x16 4x16 4x16 4x16 4x16 4x16 4x16 4x16
Tlak vody (MPa) 0,1 - 0,6 0,1 - 0,6 0,1 - 0,6 0,1 - 0,6 0,1 - 0,6 0,1 - 0,6 0,1 - 0,6 0,1 - 0,6 0,1 - 0,6
Sepnutí ohřevu při (l/min) 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
Regulace teploty 30 - 60 °C 30 - 60 °C 30 - 60 °C 30 - 60 °C 30 - 60 °C 30 - 60 °C 30 - 60 °C 30 - 60 °C 30 - 60 °C
Vnější rozměry (v x š x h)
(mm)		 440 x 245 x 126 440 x 245 x 126 440 x 245 x 126 440 x 245 x 126 440 x 245 x 126 440 x 245 x 126 440 x 245 x 126 440 x 245 x 126 440 x 245 x 126
Hmotnost ~4,0 kg ~4,0 kg ~4,0 kg ~4,0 kg ~4,0 kg ~4,0 kg ~4,0 kg ~4,0 kg ~4,0 kg
Stupeň krytí IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24
Vodní přípojka G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)		 G ½″
(rozteč 100 mm)

Minimální odpor vody při teplotě 15 °C musí být 1100 Ω·cm

Návod k instalaci průtokového ohřívače EPPE

MONTÁŽ

  1. Pomocí šablony označte polohu:
    - otvorů pro uchycení ohřívače
    - přívod a odvod užitkové vody, přívod elektrického kabelu

  2. Přiveďte k označenému místu elektrický přívod.
  3. Přiveďte vodní instalaci na označená místa: na pravé straně je přívod studené užitkové vody, na straně levé je odvod teplé užitkové vody.
  4. Sundejte kryt ohřívače.
  5. Protáhněte el. přívod otvorem, zavěste ohřívač na šrouby a zapojte el. přívod do ohřívače.
  6. Vyšroubujte zátky s teplé a studené vody.
  7. Zapojte ohřívač do vodovodní instalace.
  8. Ohřívač odvzdušněte a zkontrolujte těsnost spojů.
  9. Zkontrolujte zapnutí tepelné pojistky.
  10. Nasadit zpět kryt ohřívače.
  11. Zkontrolovat, zda nejsou přístupné otvory, přes které by mohlo dojít ke styku s el. částmi.

Tlaková pojistka WC-3

  • a) - zapínání pojistky
  • b) - pojistka ve stavu zapnutém (zamáčknutý kolík)

DOPLŇUJÍCÍ INFORMACE

Ohřívač je nutno zavěsit pouze svisle
S připojovací armaturou směřující dolů.
Vodorovná montáž je nepřípustná!
Zařízení není povoleno instalovat v místech ohrožených nebezpečím výbuchu a tam, kde se může teplota vody snížit pod bod mrazu.
Chraňte před mrazem!

MontážSTÁHNOUT NÁVOD K INSTALACI A OBSLUZE (pdf)

Údržba průtokového ohřívače EPPE

Pro zajištění správného a dlouhodobého užívání ohřívače je nutno občas, nebo po zásahu
do vodovodního potrubí vyčistit sítkový filtr. Toto je povinen uživatel vykonat z vlastní
iniciativy a nepodléhá garanci. Při čištění postupujte následovně:

  1. Vypnout přívod el. proudu a uzavřít ventil na přívodu studené vody.
  2. Sundejte kryt ohřívače.
  3. Odpojte přívod studené vody (na pravé straně).
  4. Vyjměte sítkový filtr a vyčistěte jej, popřípadě vyměňte za nový.
  5. Vložte filtr zpět, zapojte přívod studené vody a zkontrolujte těsnost.
  6. Nasaďte kryt ohřívače.
  7. Proveďte odvzdušnění ohřívače dle návodu.

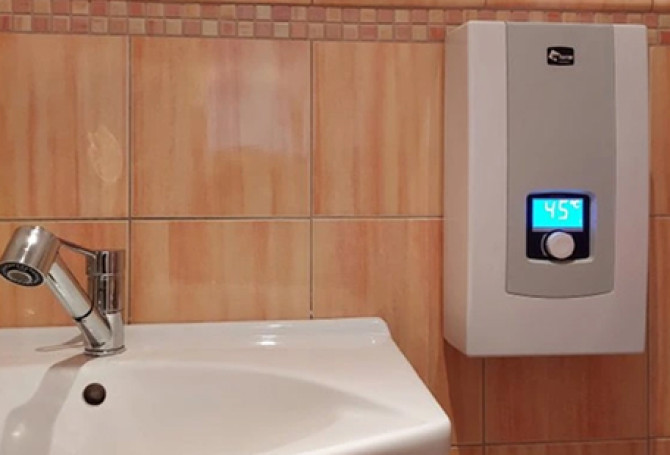

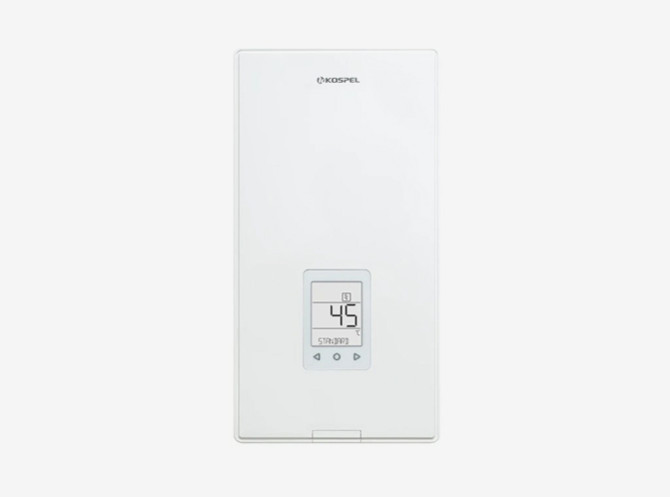

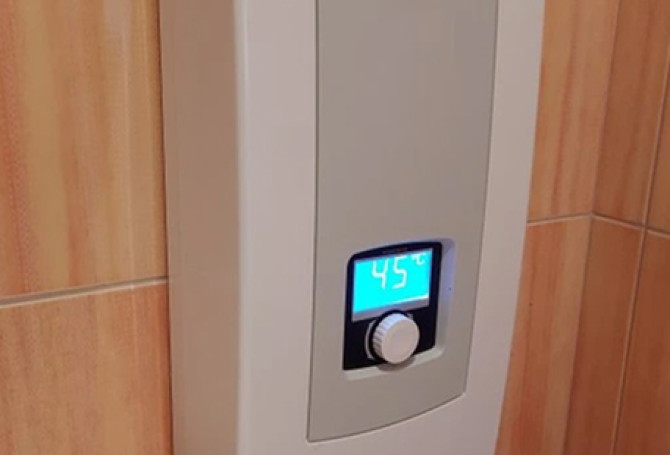

průtokový ohřívač vody EPPE - galerie
