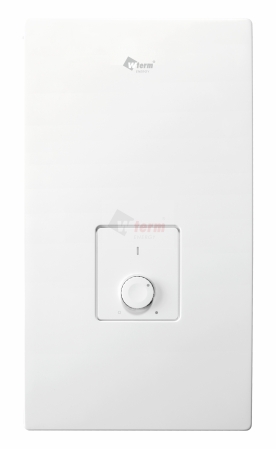

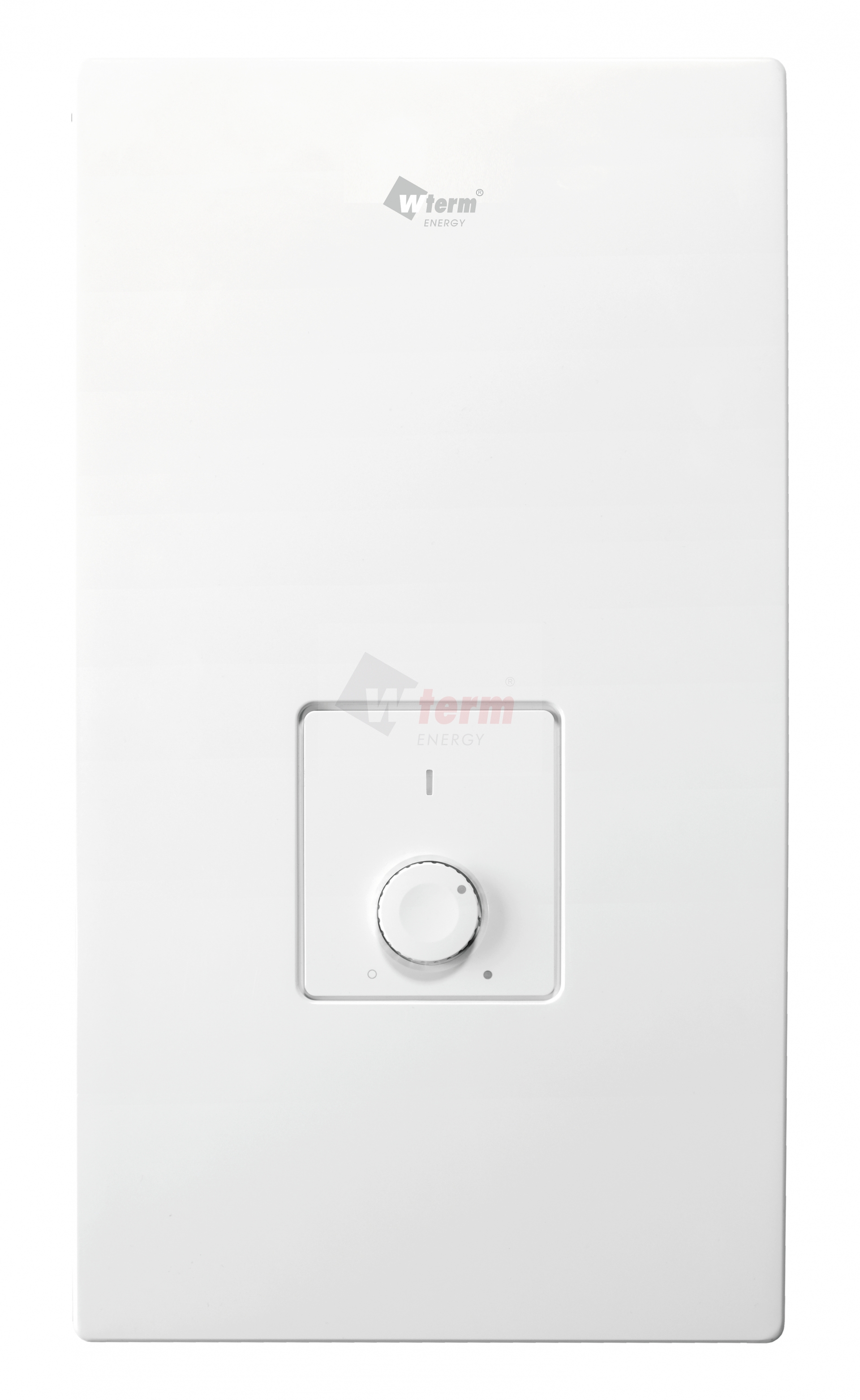

Průtokový ohřívač EPV - technická data

Tento elektrický průtokový ohřívač je dokonalým zdrojem teplé vody pro rozvod s mnoha odběrnými místy v rodinných domcích, bytech, sociálních zařízeních.

• automatické zapnutí otáčením kohoutku s teplou vodou
• spotřeba energie pouze během odběru vody
• součásti, které přicházejí do styku s vodou, jsou vyrobeny z mědi a mosazi
• tepelná pojistka
• otočný knoflík regulace příkonu - plný příkon a 2/3 příkonu
• ohřívač s trubkovými topnými tělesy v měděném válci
• nový vodní rozváděč s elestomerovou membránou

Schéma zapojení

Návod k instalaci a obsluze si můžete stáhnout zde: stáhnout návod EPV.a v PDF

NÁVOD K INSTALACI A ÚDRŽBĚ

Doporučení pro instalaci

- s ohledem na úsporu vody a el. proudu montujte ohřívač nejblíže nejčastěji používaného odběrného místa,

- ohřívač může být připojen pouze na vývod studené užitkové vody,

- na přívodu studené užitkové vody nemontujte zpětný ventil,

- ohřívač spolupracuje s tlakovými bateriemi kohoutkovými i pákovými bez termostatu,

- ohřívač smí být montován v zóně 1 a 2 podle ČSN 33 2000-7-701 ed. 2. pouze na rovnou stěnu, aby se zabránilo vnikání vody do ohřívače přes otvory v zadní stěně ohřívače.

Ohřívač je nutno zavěsit pouze svisle s připojovací armaturou směřující dolů. Vodorovná montáž je nepřípustná!

Montáž

1. Označte pomocí šablony polohu: (obr.1 viz PDF níže)

- otvorů pro uchycení ohřívače,

- přívod a odvod užitkové vody,

- přívod elektrického kabelu.

2. Přiveďte k označenému místu elektrický přívod.
3. Přiveďte vodní instalaci na označená místa: na pravé straně je přívod studené užitkové vody, na straně levé je odvod ohřáté užitkové vody. Způsob zapojení ohřívače do vodní instalace je na obr.2.
4. Sundejte kryt ohřívače (obr. 3): odšroubujte upevňovací šroub [15], sundejte kryt ze záchytek [16].
5. Protáhněte el. přívod otvorem [5] a zavěste ohřívač na šrouby.
6. Zapojte přívod el. proudu k ohřívači.
7. Vyjmout zátku uzavírající výtok teplé vody.
8. Našroubujte do přívodu studené užitkové vody regulační ventil [19].
9. Zapojte ohřívač do vodní instalace obr.4.
10. Zkontrolujte těsnost vodních spojů.
11. Zkontrolujte zapnutí tepelné pojistky [3] na (obr.10, obr.6).
12. Zkontrolujte, zda je ohřívač namontován zadní deskou na zdi tak, aby nebyl možný přístup do ohřívače zezadu.
13. Při instalaci ohřívače v zóně 1 a 2 podle ČSN 33 2000-7-701 ed. 2. zkontrolujte zda ohřívač je dostatečně přitlačen na stěnu a brání zatékání vody za zadní desku ohřívače.
14. Nasaďte zpět kryt ohřívače obr.3: zavěste kryt na záchytky [16], zašroubujte upevňovací šroub [15].



Odvzdušnění

1. Vypnout přívod el. proudu.
2. Po dobu asi 30 sekund otevřít přívod teplé vody, až se průtok vody ustálí.
3. Zapojit přívod el. proudu.

Provádějte vždy po přerušení dodávky vody v síti.

Zavzdušnění ohřívače může způsobit jeho poškození.

Údržba

Pro zajištění správného a dlouhodobého užívání ohřívače je nutno občas vyčistit sítkový filtr [14].

Toto je povinen uživatel vykonat z vlastní iniciativy. Nepodléhá garanci. Při čištění postupujte následovně:

1. Vypnout přívod el. proudu a uzavřít ventil na přívodu studené vody.
2. Sundejte kryt ohřívače (obr.3).
3. Odpojte připojení studené vody [17] od vodního systému [13].
4. Vyjměte sítkový filtr [14] a vyčistěte jej, případně vyměňte za nový.
5. Vložte sítkový filtr zpět.
6. Zapojte přívod studené vody a zkontrolujte těsnost spojů.
7. Nasaďte kryt ohřívače.
8. Proveďte odvzdušnění ohřívače dle návodu

Kompletní návod v PDF ZDE.
